Расположение предохранителей и реле Mercedes Actros MP4

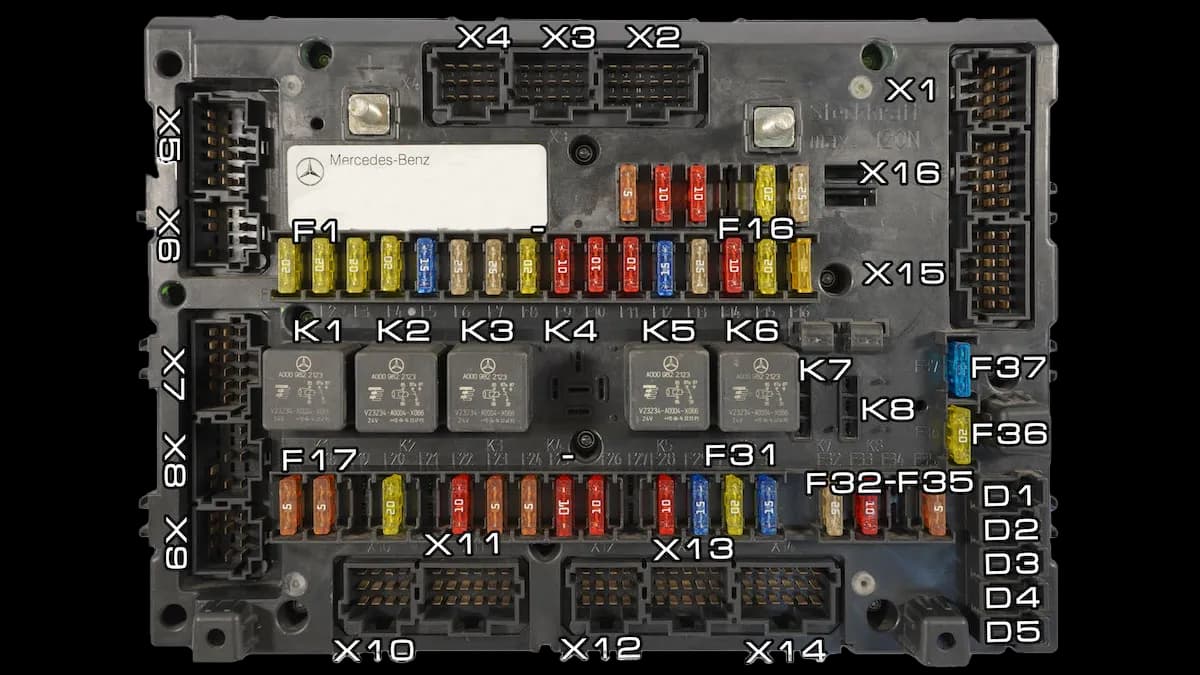

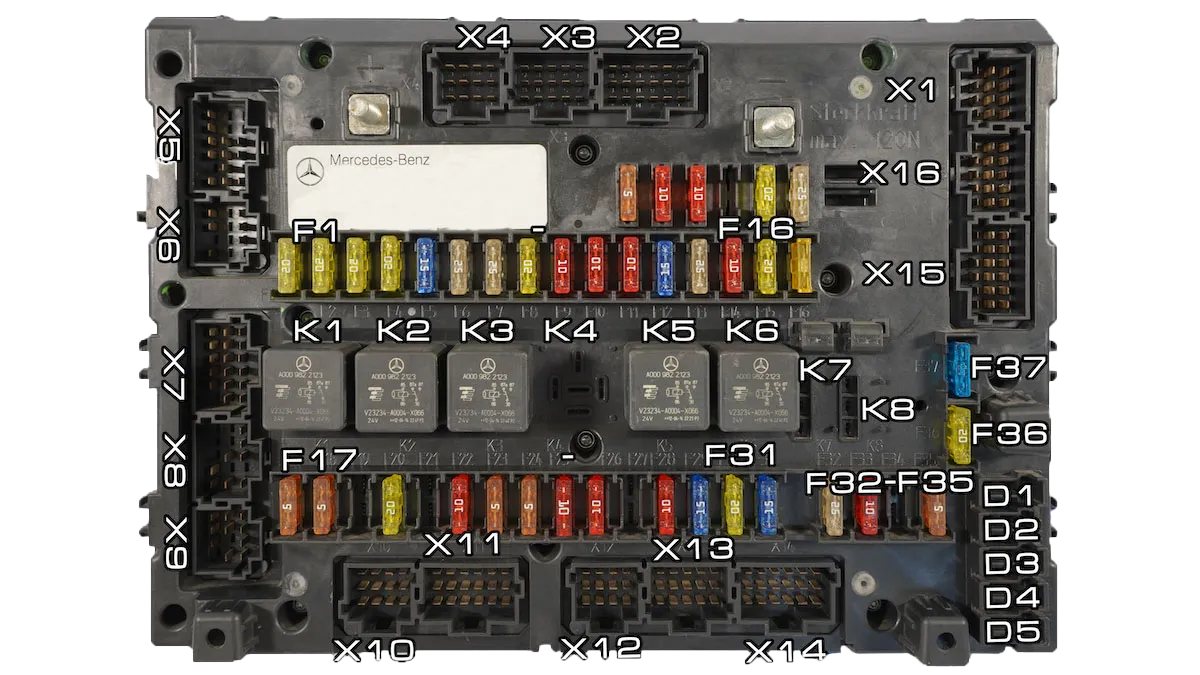

На Actros MP4 устанавливались 2 типа блоков: A7 (GM при SCA “Hella”) и A7 (GM при SSAM “Continental”). Главный блок предохранителей A7 расположен в салоне, в передней панели со стороны пассажира, за нижней крышкой. Модуль A32 находятся слева от модуля A7. Модули A31, A1 и A2 справа от модуля A7.
Дополнительные предохранители находятся в блоке предохранителей X90 сбоку слева за кабиной.

Заменяйте перегоревшие плавкие предохранители или неисправные защитные автоматы такими же предохранительными устройствами с рекомендованным в данной таблице амперажом. Предохранители с одинаковой номинальной силой тока имеют один и тот же цвет.
При повторном перегорании нового предохранителя для выявления и устранения причины обратитесь на сервис.
