Расположение предохранителей Мерседес Actros (Актрос) MP4
Предохранители в модуле A1: |
|||
|
Номер предохранителя |
Индикатор |
Потребитель электроэнергии |
Номинальный ток |
|
F1 |
|
Насос опрокидывающего механизма кабины |
5A |
|
F2 |
|
Грузоподъемный борт |
10A |
|
F3 |
|
Проблесковый маячок |
10A |
|
F4 |
|
Рабочая фара |
10A |
|
– |
|
Сменный кузов |
10A |
|
F5 |
|
Трехконечная звезда "Мерседес-Бенц" с подсветкой |
10A |
|
– |
|
Гнездо электропитания переносной лампы |
10A |
|
F6 |
|
Электрооборудование кузова другого изготовителя |
15A |
|
F7 |
|
Система обогрева ветрового стекла |
25A |
|
F8 |
|
Система обогрева ветрового стекла |
25A |
|
F9 |
|
Масляное охлаждение раздаточной коробки |
10A |
|
– |
|
Дополнительный гидравлический привод (HAD) |
10A |
|
F10 |
|
Система подогрева фильтра предварительной очистки топлива с водоотделителем |
15A |
|
F11 |
|
Электрическая система кондиционирования воздуха независимого действия |
20A |
|
F12 |
|
Дополнительный гидравлический привод (HAD) |
15A |
|
F13 |
– |
Резервный |
– |
|
F14 |
– |
Резервный |
– |
Предохранители в модуле A2: |
|||
|
Номер предохранителя |
Индикатор |
Потребитель электроэнергии |
Номинальный ток |
|
F1 |
|
Монтажное гнездо для дооборудования фирмы MEILLER |
10A |
|
F2 |
 |
Электрооборудование кузова другого изготовителя 2 и 3 |
20A |
|
– |
 |
Переключатель дополнительного моста кузова |
20A |
|
F3 |
 |
Управляемый дополнительный мост |
10A |
|
F4 |
 |
Дополнительная фара |
15A |
|
F5 |
 |
Система регулирования подачи воздуха |
10A |
|
F6 |
 |
Сабвуфер |
10A |
|
F7 |
 |
Оснащение в соответствии с правилами по перевозке опасных грузов по автодорогам, для Англии |
5A |
|
F8 |
 |
Внутреннее освещение при низкой крыше |
5A |
|
F9 |
 |
Радиостанция служебной радиосвязи CB |
5A |
|
F10 |
 |
Радиоприемник/ навигационная система |
15A |
|
F11 |
 |
Электрическая система кондиционирования воздуха независимого действия |
5A |
|
– |
 |
Антенный усилитель |
5A |
|
– |
 |
Ассистент прохождения поворотов |
5A |
|
F12 |
 |
Радиоприемник на 12В |
10A |
|
F13 |
– |
Резервный |
– |
|
F14 |
– |
Резервный |
– |
Предохранители в базовом модуле SCA: |
|||
|
Номер предохранителя |
Индикатор |
Потребитель электроэнергии |
Номинальный ток |
|
F1 |
 |
Тормозная система‒ зажим 30.1 |
20A |
|
F2 |
 |
Блок управления дверью водителя |
20A |
|
F3 |
 |
Блок управления дверью переднего пассажира |
20A |
|
F4 |
 |
Система регулирования режима движения |
20A |
|
– |
 |
Тахограф‒ зажим 30 |
20A |
|
F5 |
 |
Программируемый спецмодуль |
15A |
|
– |
 |
Распределитель‒ зажим 30 |
15A |
|
F6 |
 |
Вентилятор |
25A |
|
– |
 |
Электрическая система кондиционирования воздуха независимого действия |
25A |
|
F7 |
 |
Радиоприемник/ навигационная система |
25A |
|
– |
 |
Трансформатор напряжения 12 В |
25A |
|
– |
 |
Распределитель‒ зажим 30 |
25A |
|
F8 |
 |
Холодильный бокс |
20A |
|
– |
 |
Система дополнительного отопления |
20A |
|
– |
 |
Трансформатор напряжения 12 В |
20A |
|
– |
 |
Блок управления системой адаптивного прогнозирования ходовых параметров– зажим30 |
20A |
|
– |
 |
LSVA (сборы за перевозку тяжелых грузов в зависимости от грузоподъемности автомобиля) |
20A |
|
F9 |
 |
Разъем диагностирования |
10A |
|
F10 |
 |
Система отопления |
10A |
|
– |
 |
Датчик дистанции |
10A |
|
– |
 |
Вспомогательная система водителя‒ зажим30 |
10A |
|
F11 |
 |
Система Toll Collect |
10A |
|
– |
 |
Плафоны освещения дополнительного отсека в задней стенке |
10A |
|
– |
 |
Лампа для чтения |
10A |
|
– |
 |
Телефон |
10A |
|
– |
 |
Система контроля давления воздуха в шинах |
10A |
|
– |
 |
Система управления автопарком‒ зажим30 |
10A |
|
– |
 |
ЭРА‒ГЛОНАСС |
10A |
|
F12 |
 |
Сдвижной верхний люк |
15A |
|
– |
 |
Система EDW (противоугонная сигнализационная система) |
15A |
|
– |
 |
LSVA (сборы за перевозку тяжелых грузов в зависимости от грузоподъемности автомобиля) |
15A |
|
– |
 |
Датчик угла поворота рулевого колеса |
15A |
|
F13 |
 |
Система регулирования дорожного просвета |
25A |
|
– |
 |
Гидравлическое сцепление (турбомуфта тормоза-замедлителя) |
25A |
|
– |
 |
Тормоз-замедлитель |
25A |
|
F14 |
 |
Изготовитель кузова– зажим30 |
10A |
|
F15 |
 |
Прицеп |
20A |
|
– |
 |
Трансформатор напряжения прицепа– зажим 30 |
20A |
|
F16 |
 |
Система ABS прицепа– зажим 30 |
20A |
|
F17 |
 |
Замок зажигания |
5A |
|
– |
 |
Центральный межсетевой шлюз |
5A |
|
F18 |
 |
Модульная панель переключателей |
5A |
|
– |
 |
Трансформатор напряжения с удаленным выходом |
5A |
|
– |
 |
Комбинация приборов– зажим 30 |
5A |
|
F19 |
 |
Прикуриватель |
5A |
|
– |
 |
Гнездо электропитания– зажим 15 |
15A |
|
F20 |
 |
Система обогрева сидений |
20A |
|
– |
 |
Распределитель‒ зажим 15 |
20A |
|
F21 |
 |
Система подогрева фильтра предварительной очистки топлива с водоотделителем |
15A |
|
– |
 |
Распределитель– зажим D+ |
15A |
|
F22 |
 |
Изготовитель кузова– зажим D+ |
10A |
|
– |
 |
Система подогрева фильтра предварительной очистки топлива с водоотделителем |
10A |
|
F23 |
 |
Система нейтрализации ОГ BlueTec® |
5A |
|
– |
 |
Солнцезащитная шторка |
5A |
|
– |
 |
Тягово-сцепное устройство (система пониженного монтажа тягово-сцепного устройства) |
5A |
|
– |
 |
Система Toll Collect |
5A |
|
– |
 |
Монтажное гнездо для дооборудования фирмы MEILLER |
5A |
|
– |
 |
Дополнительный гидравлический привод (HAD)– зажим 15 |
5A |
|
– |
 |
ЭРА‒ГЛОНАСС |
5A |
|
F24 |
 |
Комбинация приборов |
5A |
|
– |
 |
Разъединитель аккумуляторной батареи |
5A |
|
– |
 |
Тахограф |
5A |
|
– |
 |
Тормозная система |
5A |
|
– |
 |
Подушка безопасности |
5A |
|
– |
 |
Телефон |
5A |
|
– |
 |
Система управления коробкой передач |
5A |
|
– |
 |
Система управления автопарком |
5A |
|
– |
 |
Дополнительная фара |
5A |
|
F25 |
 |
Система ABS прицепа |
10A |
|
F26 |
 |
Система регулирования режима движения |
10A |
|
– |
 |
Параметрируемый спецмодуль– зажим 15 |
10A |
|
F27 |
 |
Управление работой двигателя– зажим 15 |
10A |
|
– |
 |
Видеокамера заднего хода |
10A |
|
– |
 |
Вспомогательная система водителя |
10A |
|
– |
 |
Блок управления системой адаптивного прогнозирования ходовых параметров– зажим15 |
10A |
|
F28 |
 |
Тормоз-замедлитель |
10A |
|
– |
 |
Гидравлическое сцепление (турбомуфта тормоза-замедлителя) |
10A |
|
– |
 |
Электронный блок подготовки воздуха– зажим 15 |
10A |
|
F29 |
 |
Система управления коробкой передач– зажим 30.1 |
15A |
|
– |
 |
Радиостанция служебной радиосвязи CB |
15A |
|
F30 |
 |
Тормозная система‒ зажим 30.2 |
20A |
|
F31 |
 |
Фонарь сигнала торможения прицепа |
15A |
|
F32 |
 |
Гнезда электропитания на 24В |
25A |
|
– |
 |
Дополнительное гнездо электропитания на 24В |
25A |
|
F33 |
 |
Плафоны освещения дополнительного отсека на крыше |
10A |
|
– |
 |
Трансформатор напряжения с удаленным выходом |
10A |
|
F34 |
 |
Гнездо электропитания большой мощности на 24В |
25A |
|
– |
 |
Трансформатор напряжения 12 В |
25A |
|
– |
 |
Электрооборудование кузова другого изготовителя |
15A |
|
F35 |
– |
Резервный |
– |
|
F36 |
 |
Электронный блок подготовки воздуха– зажим 30 |
20A |
|
F37 |
 |
Система управления коробкой передач– зажим 30.2 |
15A |

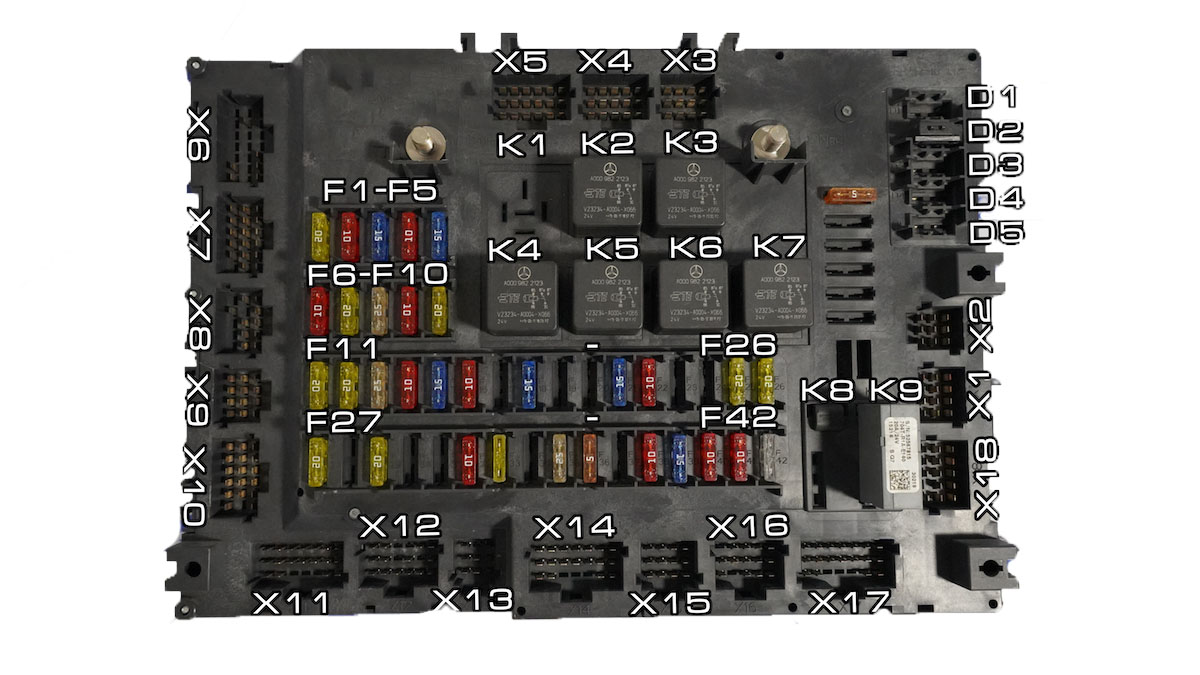

Предохранители в базовом модуле (GM) при SSAM: |
|||
|
Номер предохранителя |
Индикатор |
Потребитель электроэнергии |
Номинальный ток |
|
F1 |
 |
Тормозная система‒ зажим 30.1 |
20A |
|
F2 |
 |
Разъем диагностирования |
10A |
|
F3 |
 |
Система дополнительного отопления |
15A |
|
– |
 |
Блок управления системой адаптивного прогнозирования ходовых параметров |
15A |
|
– |
 |
Трансформатор напряжения 12 В |
15A |
|
F4 |
 |
Система Toll Collect |
10A |
|
– |
 |
Датчик угла поворота рулевого колеса |
10A |
|
– |
 |
Телефон |
10A |
|
– |
 |
Система управления автопарком |
10A |
|
– |
 |
Система контроля давления воздуха в шинах |
10A |
|
– |
 |
Плафоны освещения дополнительного отсека в задней части автомобиля– зажим 30 |
10A |
|
– |
 |
ЭРА‒ГЛОНАСС |
10A |
|
F5 |
 |
LSVA (сборы за перевозку тяжелых грузов в зависимости от грузоподъемности автомобиля) |
15A |
|
– |
 |
Сдвижной верхний люк |
15A |
|
– |
 |
Система EDW (противоугонная сигнализационная система) |
15A |
|
– |
 |
Радиостанция служебной радиосвязи CB |
15A |
|
F6 |
 |
Система отопления |
10A |
|
– |
 |
Вспомогательная система водителя |
10A |
|
– |
 |
Лампа для чтения– зажим30 |
10A |
|
– |
 |
Датчик дистанции |
10A |
|
F7 |
 |
Электронный блок подготовки воздуха– зажим 30 |
20A |
|
F8 |
 |
Система регулирования дорожного просвета |
25A |
|
– |
 |
Тормоз-замедлитель |
25A |
|
F9 |
 |
Изготовитель кузова– зажим15 |
10A |
|
– |
 |
Система Toll Collect |
10A |
|
– |
 |
Система нейтрализации ОГ BlueTec® |
10A |
|
– |
 |
ЭРА‒ГЛОНАСС |
10A |
|
F10 |
 |
Фонарь сигнала торможения прицепа |
20A |
|
– |
 |
Установленный изготовителем кузова фонарь сигнала торможения |
20A |
|
F11 |
 |
Программируемый спецмодуль |
20A |
|
– |
 |
Холодильный бокс– зажим 30 |
20A |
|
F12 |
 |
Система регулирования режима движения |
20A |
|
– |
 |
Тахограф ‒ зажим 30 |
20A |
|
F13 |
 |
Трансформатор напряжения 12 В |
25A |
|
– |
 |
Радиоприемник/ навигационная система– зажим30 |
25A |
|
– |
 |
Гидравлическое сцепление (турбомуфта тормоза-замедлителя) |
25A |
|
F14 |
 |
Изготовитель кузова– зажим30 |
10A |
|
F15 |
 |
Система управления коробкой передач– зажим 30.1 |
15A |
|
F16 |
 |
Система ABS прицепа |
10A |
|
F17 |
- |
Резервный |
|
|
F18 |
 |
Система обогрева сидений |
15A |
|
F19 |
- |
Резервный |
|
|
F20 |
 |
Гнездо электропитания большой мощности на 24В |
25A |
|
– |
 |
Электрооборудование кузова другого изготовителя |
15A |
|
– |
 |
Радиостанция служебной радиосвязи CB |
15A |
|
F21 |
 |
Система подогрева фильтра предварительной очистки топлива с водоотделителем |
15A |
|
– |
 |
Распределитель– зажим D+ |
15A |
|
F22 |
 |
Изготовитель кузова– зажим D+ |
10A |
 |
Система подогрева фильтра предварительной очистки топлива с водоотделителем |
10A |
|
|
F23 |
– |
Резервный |
– |
|
F24 |
– |
Резервный |
– |
|
F25 |
 |
Система ABS прицепа |
20A |
|
F26 |
 |
Прицеп |
20A |
 |
Трансформатор напряжения прицепа– зажим 30 |
20A |
|
|
F27 |
 |
Блок управления дверью водителя |
20A |
|
F28 |
- |
Резервный |
|
|
F29 |
 |
Блок управления дверью переднего пассажира |
20A |
|
F30 |
– |
Резервный |
– |
|
F31 |
– |
Резервный |
– |
|
F32 |
 |
Плафоны освещения дополнительного отсека на крыше |
10A |
|
– |
 |
Трансформатор напряжения с удаленным выходом |
|
|
F33 |
 |
Гнезда электропитания на 24В |
25A |
|
– |
 |
Дополнительное гнездо электропитания на 24В |
25A |
|
F34 |
- |
Резервный |
|
|
F35 |
 |
Вентилятор |
25A |
|
F36 |
 |
Дополнительный гидравлический привод (HAD) |
5A |
|
– |
 |
Монтажное гнездо для дооборудования фирмы MEILLER |
5A |
|
– |
 |
Тахограф |
5A |
|
– |
 |
Комбинация приборов |
5A |
|
– |
 |
Тормозная система |
5A |
|
– |
 |
Дополнительная фара |
5A |
|
– |
 |
Подушка безопасности |
5A |
|
– |
 |
LSVA (сборы за перевозку тяжелых грузов в зависимости от грузоподъемности автомобиля) |
5A |
|
– |
 |
Блок управления системой адаптивного прогнозирования ходовых параметров |
5A |
|
– |
 |
Телефон |
5A |
|
– |
 |
Система управления автопарком |
5A |
|
– |
 |
Система управления коробкой передач |
5A |
|
– |
 |
Разъединитель аккумуляторной батареи– зажим 15 |
5A |
|
F37 |
 |
Тормозная система‒ зажим 30.2 |
20A |
|
F38 |
 |
Вспомогательная система водителя |
10A |
|
– |
 |
Видеокамера заднего хода |
10A |
|
– |
 |
Управление работой двигателя– зажим 15 |
10A |
|
– |
 |
Сменный кузов– зажим 15 |
10A |
|
F39 |
 |
Система управления коробкой передач– зажим 30.2 |
15A |
|
F40 |
 |
Система регулирования режима движения |
10A |
|
– |
 |
Параметрируемый спецмодуль– зажим 15 |
10A |
|
F41 |
 |
Тормоз-замедлитель |
10A |
|
– |
 |
Электронный блок подготовки воздуха– зажим 15 |
10A |
|
F42 |
 |
Прикуриватель |
5A |
|
– |
 |
Гнездо электропитания |
15A |
Реле модуля A31: |
||
|
Номер реле |
Индикатор |
Потребитель электроэнергии |
|
K1 |
 |
Рабочая фара |
|
– |
 |
Сменный кузов |
|
K2 |
 |
Масляное охлаждение раздаточной коробки |
|
K3 |
 |
Система подогрева фильтра предварительной очистки топлива с водоотделителем |
|
K4 |
 |
Грузоподъемный борт |
|
– |
 |
Отключение дополнительного гидравлического привода (HAD) |
|
K5 |
 |
Грузоподъемный борт |
|
– |
 |
Отключение дополнительного гидравлического привода (HAD) |
|
K6 |
 |
Радиоприемник на 12В– зажим 58 |
|
K7 |
 |
Радиоприемник на 12В– зажим 15R |
|
– |
 |
Сабвуфер |
|
K8 |
 |
Дополнительная фара– зажим 58 |
|
K9 |
 |
Внутреннее освещение при низкой крыше |
|
K10 |
 |
Внутреннее освещение при низкой крыше |
Реле модуля A32: |
||
|
Номер реле |
Индикатор |
Потребитель электроэнергии |
|
K1 |
 |
Система обогрева ветрового стекла |
|
K2 |
 |
Система обогрева ветрового стекла |
|
K3 |
 |
Дополнительная фара– зажим 56a |
|
K4 |
– |
Резервный |
|
K5 |
– |
Резервный |
|
K6 |
– |
Резервный |
Реле в базовом модуле SCA: |
||
|
Номер реле |
Индикатор |
Потребитель электроэнергии |
|
K1 |
 |
Усиление– зажим 15 |
|
K2 |
 |
Усиление– зажим D+ |
|
K3 |
 |
Усиление– зажим 15 |
|
K4 |
 |
Масляное охлаждение коробки передач |
|
K5 |
 |
Усиление– зажим 15 |
|
K6 |
 |
Фонарь сигнала торможения прицепа |
|
K7 |
 |
Бистабильное реле |
|
K8 |
 |
Бистабильное реле |
|
K9 |
– |
Резервный |
Реле в базовом модуле SSAM: |
||
|
Номер реле |
Индикатор |
Потребитель электроэнергии |
|
K1 |
– |
Резервный |
|
K2 |
 |
Усиление– зажим D+ |
|
K3 |
 |
Масляное охлаждение коробки передач |
|
K4 |
 |
Усиление– зажим 15 |
|
K5 |
 |
Усиление– зажим 15 |
|
K6 |
 |
Фонарь сигнала торможения прицепа |
|
K7 |
 |
Усиление– зажим 15 |
|
K8 |
 |
Бистабильное реле |
|
K9 |
 |
Бистабильное реле |
Диоды в базовом модуле (GM): |
||
|
Номер диода |
Индикатор |
Потребитель электроэнергии |
|
D1 |
 |
Грузоподъемный борт |
|
D2 |
 |
Звуковой сигнал (пневматический звуковой сигнал / звуковой сигнал) |
|
D3 |
– |
Резервный |
|
D4 |
– |
Резервный |
|
D5 |
– |
Резервный |
