Расположение предохранителей Мерседес Actros (Актрос) MP5

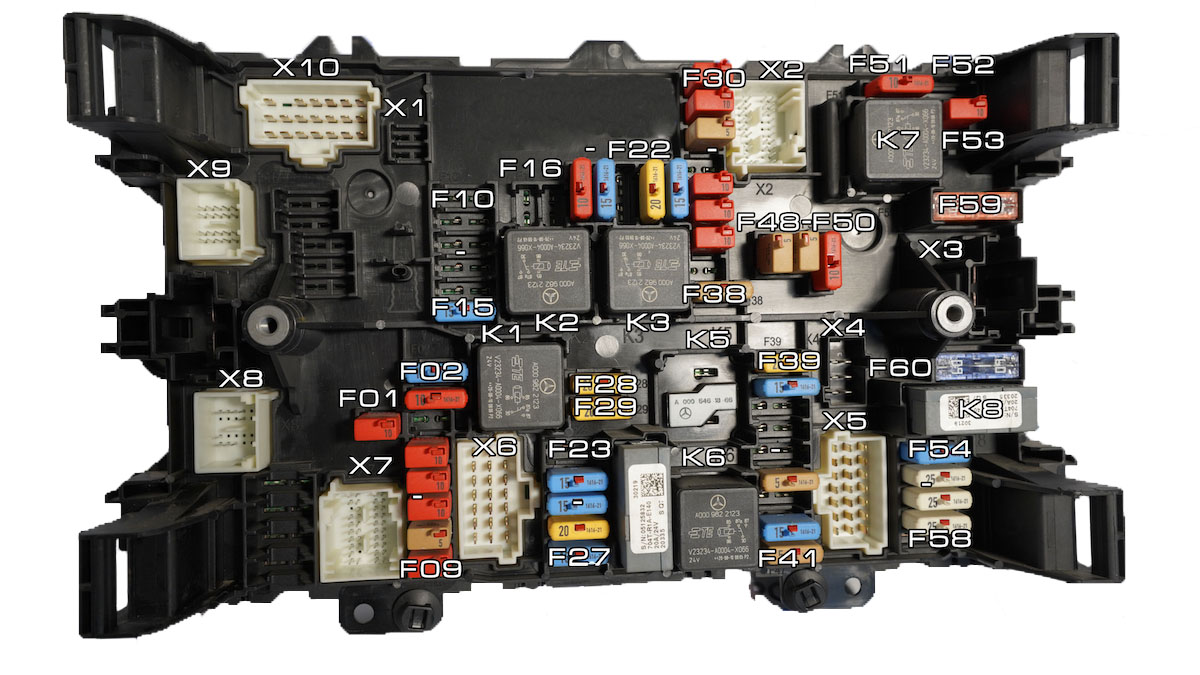

Предохранители в модуле A1: | |||
|
Номер предохранителя |
Индикатор |
Потребитель электроэнергии |
Номинальный ток |
|
F1 |
 |
Разъединитель аккумуляторной батареи |
10A |
|
F1 |
|
Система нейтрализации ОГ BlueTec® |
10A |
|
F2 |
 |
Прицеп |
10A |
|
F2 |
 |
Грузоподъемный борт |
10A |
|
F5 |
 |
Система управления коробкой передач |
5A |
|
F5 |
MCM |
|
5A |
|
F6 |
 |
Система регулирования режима движения |
10A |
|
F6 |
 |
Дополнительный гидравлический привод (HAD) |
10A |
|
F6 |
 |
Гидравлическое сцепление (турбомуфта тормоза-замедлителя) |
10A |
|
F7 |
CPT |
|
10A |
|
F7 |
 |
Тахограф |
10A |
|
F8 |
 |
Комбинация приборов |
5A |
|
F8 |
 |
LSVA (сборы за перевозку тяжелых грузов в зависимости от грузоподъемности автомобиля) |
5A |
|
F8 |
 |
Монтажное гнездо для дооборудования фирмы MEILLER |
5A |
|
F8 |
 |
Дополнительная фара– зажим 58 |
5A |
|
F8 |
 |
Подушка безопасности |
5A |
|
F8 |
 |
Тормозная система‒ зажим 30.2 |
5A |
|
F8 |
 |
Внутреннее освещение при низкой крыше
|
5A |
|
F8 |
 |
Система отопления
|
5A |
|
F8 |
|
ЭРА‒ГЛОНАСС |
5A |
|
F9 |
 |
Плафоны освещения дополнительного отсека в задней стенке |
10A |
|
F9 |
 |
Внутреннее освещение при низкой крыше
|
10A |
|
F9 |
|
Бистабильное реле |
10A |
|
F9 |
 |
Трансформатор напряжения с удаленным выходом |
10A |
|
F9 |
 |
Холодильный бокс– зажим 30 |
10A |
|
F11 |
 |
Система подогрева фильтра предварительной очистки топлива с водоотделителем |
15A |
|
F13 |
 |
Тормоз-замедлитель |
20A |
|
F15 |
 |
Система управления коробкой передач |
15A |
|
F16 |
 |
Изготовитель кузова– зажим30 |
10A |
|
F17 |
 |
Изготовитель кузова– зажим D+ |
5A |
|
А18 |
 |
Система регулирования подачи воздуха |
10A |
|
F17 |
RDF |
|
10A |
|
F19 |
 |
Система подогрева фильтра предварительной очистки топлива с водоотделителем |
15A |
|
F20 |
 |
Неисправность силовых агрегатов |
15A |
|
F20 |
 |
Гидравлическое сцепление (турбомуфта тормоза-замедлителя) |
20A |
|
F20 |
 |
Неисправность силовых агрегатов |
20A |
|
F20 |
- |
Омыватель фар |
15A |
|
F21 |
 |
LSVA (сборы за перевозку тяжелых грузов в зависимости от грузоподъемности автомобиля) |
20A |
|
F21 |
 |
Трансформатор напряжения прицепа– зажим 30 |
20A |
|
F21 |
 |
Трансформатор напряжения прицепа– зажим 30 |
20A |
|
F22 |
 |
Электронный блок подготовки воздуха– зажим 30 |
15A |
|
F23 |
 |
Насос опрокидывающего механизма кабины |
5A |
|
F23 |
 |
Сабвуфер
|
5A |
|
F24 |
 |
Трансформатор напряжения с удаленным выходом |
15A |
|
F25 |
 |
Трансформатор напряжения с удаленным выходом |
15A |
|
F26 |
 |
Сдвижной верхний люк |
20A |
|
F26 |
 |
Неисправность силовых агрегатов |
20A |
|
F27 |
 |
Гнездо электропитания– зажим 15 |
15A |
|
F28 |
 |
Система регулирования режима движения |
20A |
|
F29 |
 |
Тормозная система‒ зажим 30.1 |
20A |
|
F30 |
 |
LSVA (сборы за перевозку тяжелых грузов в зависимости от грузоподъемности автомобиля) |
10A |
|
F30 |
 |
Система EDW (противоугонная сигнализационная система) |
10A |
|
F30 |
 |
Тахограф ‒ зажим 30
|
10A |
|
F31 |
CTP |
|
10A |
|
F31 |
 |
Система управления автопарком |
10A |
|
F31 |
 |
Система контроля давления воздуха в шинах |
10A |
|
F31 |
VRDU |
|
10A |
|
F32 |
|
ЭРА‒ГЛОНАСС |
5A |
|
F32 |
|
LSVA (сборы за перевозку тяжелых грузов в зависимости от грузоподъемности автомобиля) |
5A |
|
F32 |
 |
Датчик угла поворота рулевого колеса |
5A |
|
F34 |
 |
Разъем диагностирования
|
10A |
|
F35 |
 |
Комбинация приборов– зажим 30
|
10A |
|
F35 |
 |
Система дополнительного отопления |
10A |
|
F35 |
 |
Бистабильное реле |
10A |
|
F38 |
 |
Система управления коробкой передач– зажим 30.2 |
15A |
|
F39 |
ASAM |
|
20A |
|
F40 |
 |
Радиоприемник/ навигационная система– зажим30 |
15A |
|
F42 |
 |
Блок управления дверью водителя |
20A |
|
F43 |
 |
Блок управления дверью переднего пассажира |
20A |
|
F44 |
 |
Бистабильное реле |
5A |
|
F45 |
 |
Система Toll Collect |
5A |
|
F46 |
|
Система обогрева сидений |
15A |
|
F47 |
 |
Прикуриватель |
5A |
|
F47 |
 |
Гнездо электропитания |
15A |
|
F48 |
CGW |
|
5A |
|
F48 |
 |
Датчик угла поворота рулевого колеса |
5A |
|
F49 |
 |
Блок управления системой адаптивного прогнозирования ходовых параметров |
5A |
|
F49 |
 |
Солнцезащитная шторка |
5A |
|
F50 |
|
Тормозная система |
10A |
|
F51 |
 |
Тормоз-замедлитель |
10A |
|
F51 |
 |
Блок управления системой адаптивного прогнозирования ходовых параметров |
10A |
|
F53 |
 |
Видеокамера заднего хода |
10A |
|
F53 |
VSW |
|
10A |
|
F53 |
VRDU |
|
10A |
|
F53 |
 |
Тягово-сцепное устройство (система пониженного монтажа тягово-сцепного устройства) |
10A |
|
F54 |
 |
Трансформатор напряжения 12 В |
15A |
|
F55 |
XMC |
|
25A |
|
F56 |
 |
Вентилятор |
25A |
|
F56 |
 |
Неисправность силовых агрегатов |
25A |
|
F57 |
 |
Гнездо электропитания большой мощности на 24В |
25A |
|
F58 |
 |
Электрооборудование кузова другого изготовителя |
20A |
|
F59 |
ASAM |
|
40A |
|
F60 |
ASAM |
|
60A |
|
F1 |
 |
Рабочая фара |
10A |
|
F2 |
 |
Проблесковый маячок |
10A |
|
F3 |
 |
Гнезда электропитания на 24В |
15A |
|
F4 |
 |
Дополнительная фара– зажим 58 |
15A |
|
F5 |
 |
Гнездо электропитания переносной лампы |
10A |
|
F5 |
 |
Трехконечная звезда "Мерседес-Бенц" с подсветкой |
10A |
|
F6 |
 |
Радиостанция служебной радиосвязи CB |
5A |
|
F6 |
 |
Антенный усилитель |
5A |
|
F7 |
 |
Система обогрева ветрового стекла |
25A |
|
F7 |
 |
Система обогрева ветрового стекла |
30A |
|
F8 |
 |
Монтажное гнездо для дооборудования фирмы MEILLER |
10A |
|
F9 |
 |
Отключение дополнительного гидравлического привода (HAD) |
10A |
|
F9 |
 |
Разъединитель аккумуляторной батареи– зажим 15 |
10A |
|
F10 |
 |
Отключение дополнительного гидравлического привода (HAD) |
15A |
|
F11 |
 |
Радиоприемник/ навигационная система– зажим30 |
15A |
|
F11 |
 |
Радиоприемник на 12В |
10A |
|
F12 |
MMB |
|
10A |
|
F13 |
ICS |
|
10A |
|
F13 |
HUS |
|
10A |
|
F14 |
SRRR |
|
10A |
|
F14 |
EPAC |
|
10A |
|
F15 |
 |
Оснащение в соответствии с правилами по перевозке опасных грузов по автодорогам, для Англии |
5A |
|
F16 |
 |
Масляное охлаждение раздаточной коробки |
10A |
|
F16 |
 |
Разъединитель аккумуляторной батареи |
20A |
|
F17 |
 |
Система обогрева ветрового стекла |
25A |
|
F17 |
 |
Система обогрева ветрового стекла |
30A |
|
F18 |
 |
Электрооборудование кузова другого изготовителя |
20A |
|
F18 |
 |
Переключатель дополнительного моста кузова |
20A |
|
F19 |
VSW |
|
10A |
|
F20 |
- |
|
15A |
|
F21 |
MMB |
|
5A |
|
F23 |
 |
Разъединитель аккумуляторной батареи |
20A |
|
K1 |
- |
|
|
